Detectar fallas en la tarjeta madre
1: Introducción La tarjeta madre (también conocida como placa base; placa madre o mother board) es uno de los componentes mas importantes de la computadora, circuito principal que conecta y permite la comunicación entre todos los demás elementos del sistema
2:Objetivo Detectar fallas en la tarjeta madre
3:Materiales
- * Equipo de computo completo
- * Pulsera Antiestática
- * Desarmador
- * Multímetro
4:Desarrollo
1:Aplicar todas las medidas de higiene y seguridad
2: El equipo de computo no prende, se revisa la Fuente de voltaje y esta en buen estado se procede a revisar la tarjeta madre

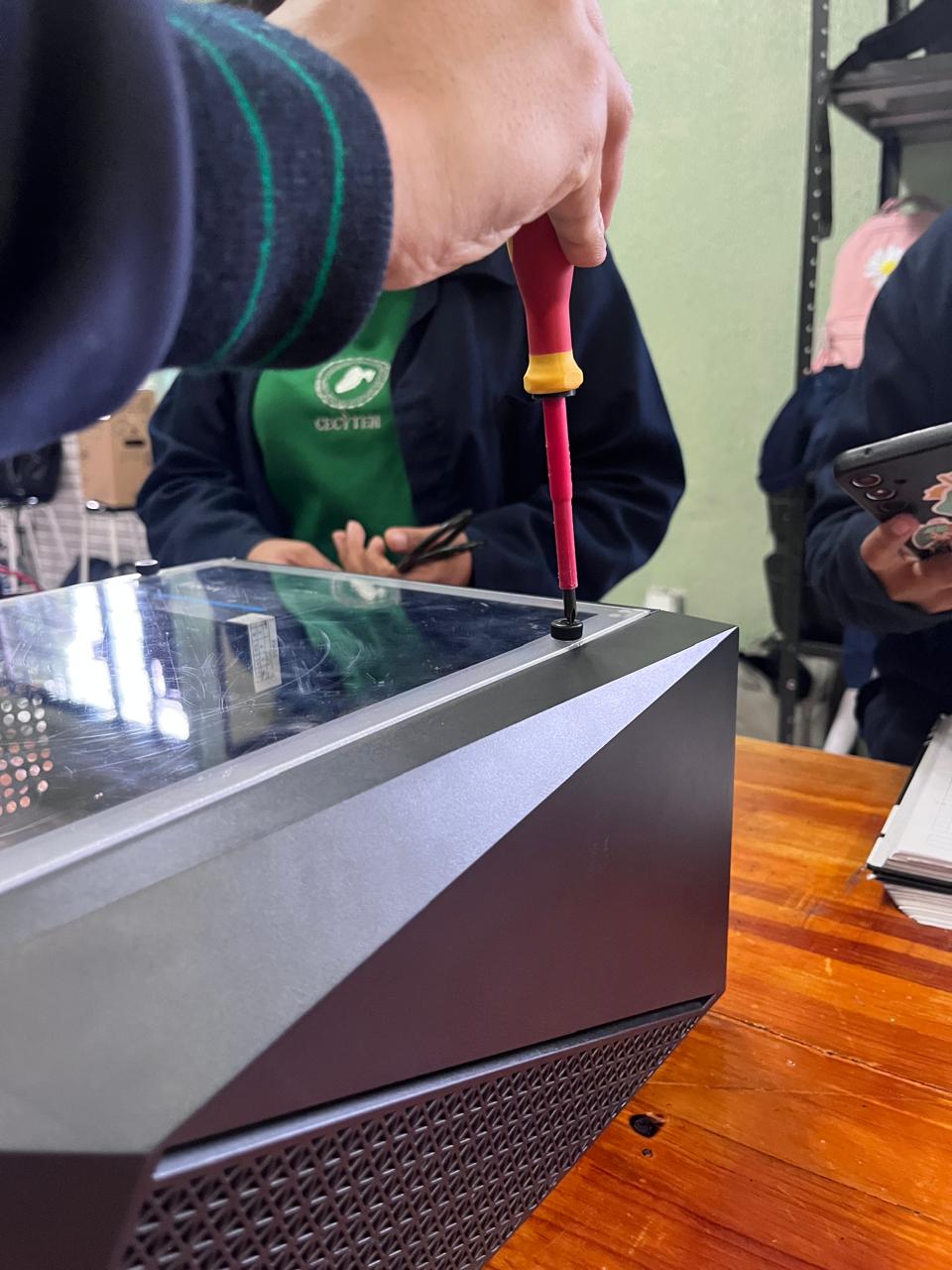

3:Acostar el equipo de computo y abrir el gabinete

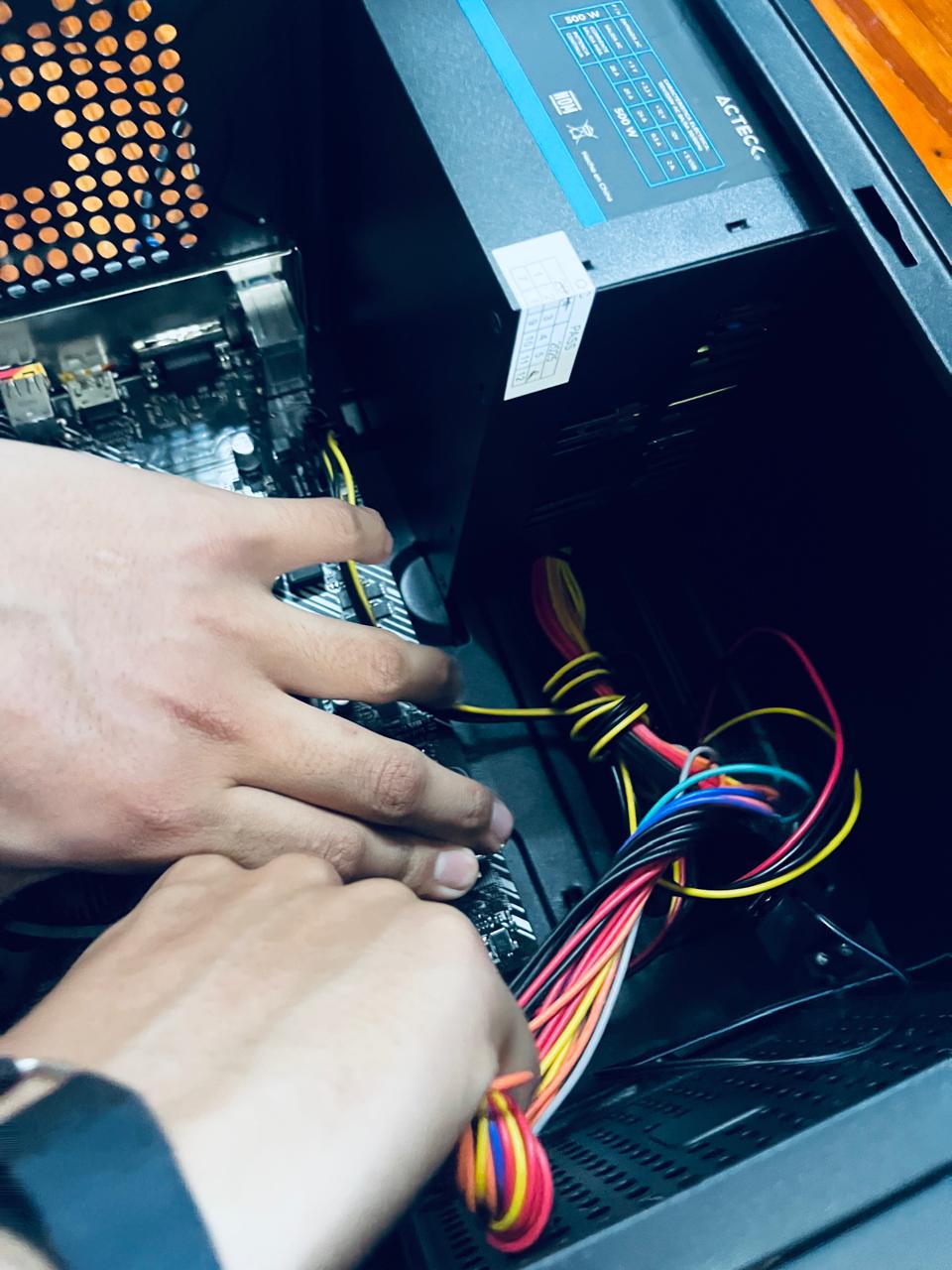

4:Identificar los cables frontal y del gabinete y desconectar
5:Conectar teclado y mouse
6:Conectar la computadora y encenderla
7: Desconectamos solo los conectores del panel 1
8:Identificomos el cable Power (PWR) y identificar donde se conecto (Naranja)

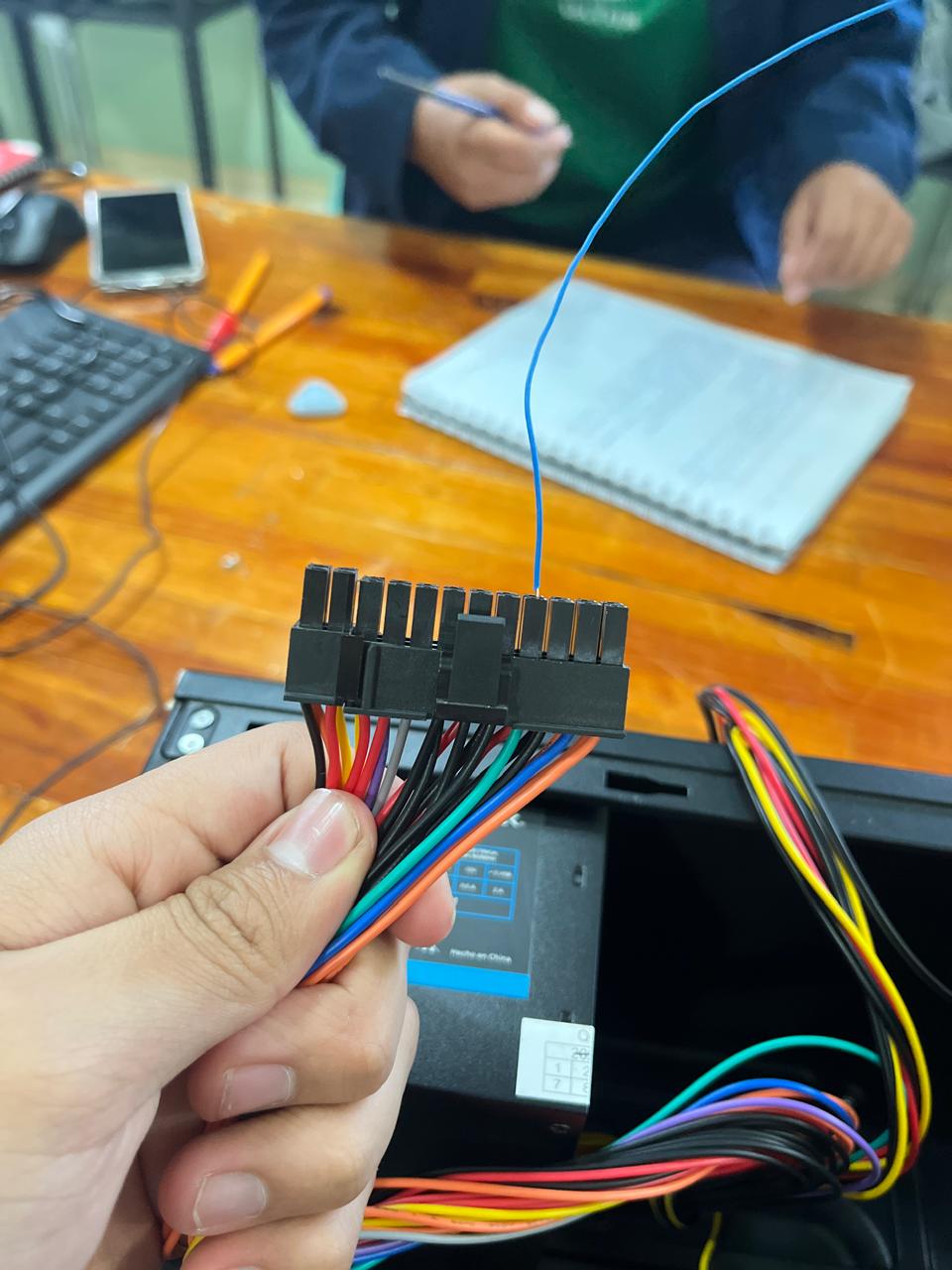

9:Juntar los dos pines y luego quitarlos
10: Prender la computadora (no prendió).
11:Nos vamos a revisar la tarjeta madre
12:Retiramos la tarjeta madre

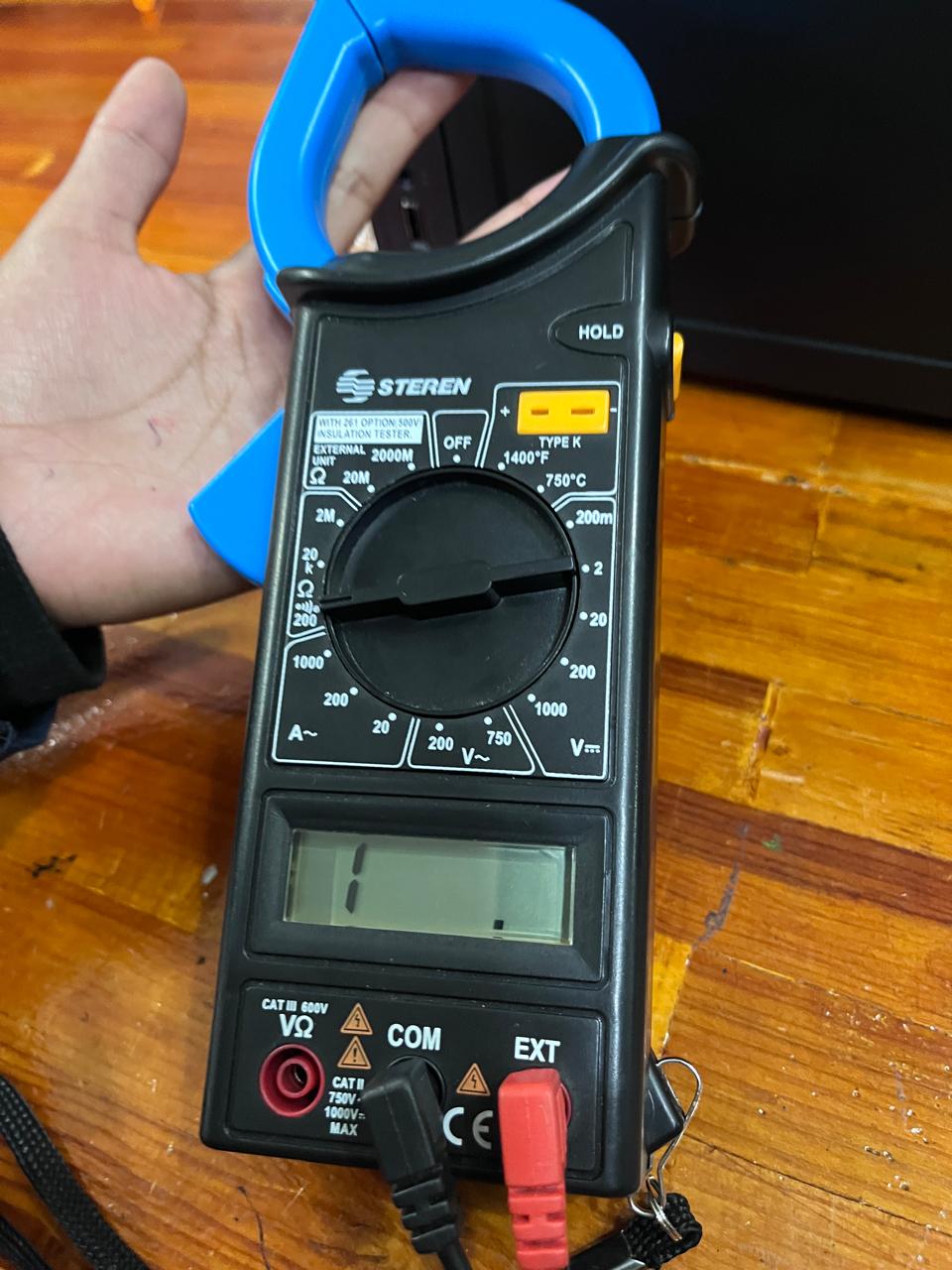

13:Coloca multímetro en continuidad
14:Buscar cable de 12 pines y identificar los cobres (amarillos, negros)
15:Solo tienen continuidad los cables de mismo color
16:En el multímetro ponemos el pin amarillo con la punta negra, el otro amarillo y negro, luego el negro y el negro (Si hay continuidad hay corto si no es porque esta bien)
17:Identificar el componente que esta generando el corto
18:Revisar que el elemento no este Flameado, dañado igual el olfato ayuda
19: Revisar que las pistas no estén hinchadas
20:Se identifica que las pistas dela tarjeta no estén hinchadas y aun sirven
Conclusión
Es una practica no tan tardada pero de mucha importancia ya que nos ayudo a verificar fallas y así saber que hacer para alguna vez que lleguemos a ocupar del aprendizaje de esta practica
